Raid6磁盤陣列可以看做是raid5陣列的升級版，在raid5的奇偶校驗基礎上又增加了一種校驗，就空間使用率而言raid5磁盤陣列是N-1的空間使用率，raid6陣列是N-2的空間使用率。小編經常記錄恢復raid5磁盤陣列的案例，今天介紹一個raid6陣列的數據恢復案例。

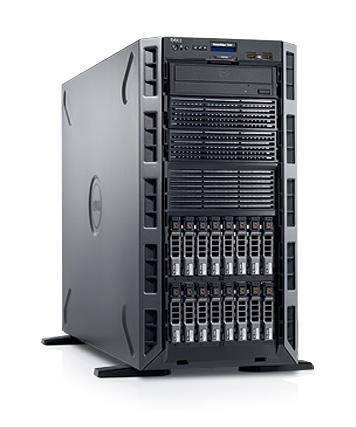

這次數據恢復的硬件設備是某公司的一臺web服務器，raid6磁盤陣列，一共有6塊硬盤，現在已經有3塊硬盤處于離線狀態，服務器崩潰，服務器上的MySQL數據庫數據丟失，業務停滯，客戶想在北京聯系數據恢復公司進行數據恢復，于是聯系到兆柏數據恢復中心進行數據恢復。

這里以商業應用比較多的P+Q雙校驗RAID-6為例分析其數據恢復的思路。


RAID-6中數據的分布與RAID-5相比，每個條帶組中多出一個Q校驗，如圖中 的Q0、Ql、Q2、Q3就是Q校驗。

對RAID-6的數據進行重組，需要先把物理盤去RAID化，作為單盤進行分析，如圖 1-55中的四塊物理盤，把四塊物理盤中的數據按照D0、Dl、D2、D3…的順序拼接好，就 是RAID-5邏輯盤中完整的數據。

因為RAID-5的每塊物理盤中都有P校驗塊和Q校驗塊，所以分析RAID-6就需要比 RAID-5多一個因素，即Q校驗塊的位置。另外，RAID-6與RAID-5—樣，也有左異步、

左同步、右異步、右同步之分，也就是說，RAID-6有五個因素需要分析，第一個是RAID中每個條帶的大小，也就是D0或D1這些數據塊所占用的扇區數；第二個因素是RAID中 硬盤的排列順序，也就是盤序；第三個因索是P校驗塊的循環方向；第四個因素是數據塊 的走向；第五個因素是Q校驗塊的位置。

服務器RAID-6數據恢復思路

以圖中四塊物理盤組成的RAID-6為例，假設條帶的人小為32個扇物理盤的 順序就按照圖中的排列順序，那么只要到硬盤0中取0~31扇區的信息，冉到硬盤1中取 0~31扇區的信息，硬盤2中0~31扇區是P校驗塊，跳過不取，硬盤3中0~31扇區的 信息是Q校驗塊，也跳過不取。接下來再回到硬盤0中取32~63扇區的信息，就這樣依 次按順序取下去，把所有取出來的數據按照順序銜接成一個鏡像文件或者是鏡像盤，這就 成為完整的原RAID-6邏輯盤的結構了，直接訪問這個重組出來的鏡像文件或鏡像盤，就 得到了原RAID-6邏輯盤中的數據。
