PC-3000 UDMA是一款硬件 - 軟件解決方案，旨在為眾多供應商（希捷，西部數據，富士通，三星，邁拓，昆騰，IBM（HGST））提供基于SATA（串行ATA）和ATA（IDE）接口的HDD診斷和修復），日立（HITACHI），東芝（TOSHIBA）），各種容量（從500MB到6TB）和各種外形尺寸：3.5“ - 臺式機硬盤，2.5”和1.8“筆記本電腦硬盤。

PC-3000 UDMA與Data Extractor UDMA配合構成了PC-3000 UDMA專業系統，可讓您從SATA，ATA（IDE）HDD中恢復數據。如果您想修理這些硬盤，只需要PC-3000 UDMA，而數據恢復則需要PC-3000 UDMA和Data Extractor UDMA的組合。

PC-3000 UDMA硬件

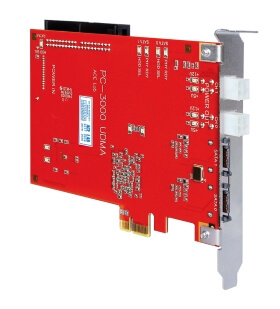

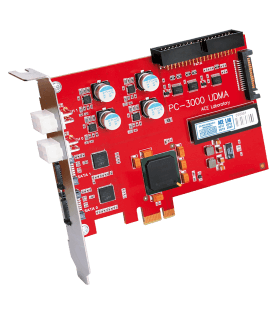

新的PC-3000 UDMA是一個插入PCI-Express擴展插槽的三端口測試板，具有2個SATA端口（數據傳輸速度高達133 MB / s）和1個PATA（速度高達100 MB / s）端口。主端口是SATA0，而SATA1是可以與PATA端口切換的輔助端口。PC-3000 UDMA為兩個驅動器提供兩個同時連接 - 第一個端口用于SATA，第二個可用于SATA或PATA（取決于您的需要）。因此，您可以同時使用2個SATA驅動器或1個SATA和1個PATA。

在開發基于PCI-Express的新型PC-3000 UDMA系統時，我們使用了上一代基于PCI的PC-3000 UDMA的主要特性，這被證明是最好，最可靠，性能最佳的數據恢復系統可能的，同時保持合理的價格。

• SATA x2 - UDMA133，UDMA100，UDMA66，UDMA33，PIO4，PIO3，PIO2，PIO1，PIO0
• PATA x1 - UDMA100，UDMA66，UDMA33，PIO4，PIO3，PIO2，PIO1，PIO0

兩個端口是可分離的，但是當它們都在使用時，它們是依賴的。PC-3000 UDMA基于單通道PCI-Express總線，當第一個通道滿載時（不超過20％），第二通道的性能略有下降。與此同時，這種技術解決方案可以降低電路板的總成本，并使其對中小型數據恢復公司更有吸引力。

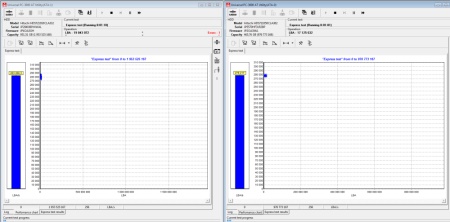

讀取兩個硬盤驅動器的性能


從圖中可以看出，新PC-3000 UDMA上的兩個通道的讀取速度遠遠高于PCI總線上一代PC-3000 UDMA的讀取速度。

電源適配器

電路板控制器上有一個雙通道電源適配器，可提供獨立的+5 V，+12 V電壓供電和過壓和電流過載保護。如果發生意外情況，HDD電源將自動關閉。

另外，每個通道都有一個反饋電路，并配有專門的管理軟件，用于控制供電電壓值，并通知用戶有關供電電路的任何問題。

PC-3000 UDMA板的資源管理

PC-3000 UDMA最重要的新功能之一是允許將PC-3000實用程序和Data Extractor任務作為單獨的OS進程啟動。“PC-3000資源管理器”軟件使得使用新的PC-3000 UDMA非常簡單而有效。“PC-3000資源管理器”管理端口和相關的過程活動，控制端口的狀態，檢查過程條件并在必要時終止過程。

一旦進程啟動，它可以使用多個端口。例如，每個端口可以使用兩個進程，或者一個進程可以使用兩個端口。

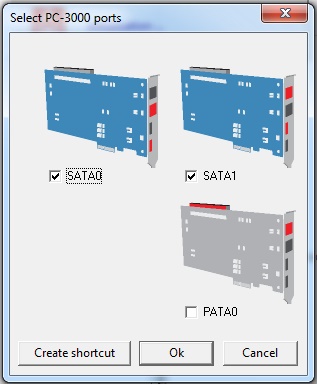

PC-3000 UDMA中的端口選擇過程

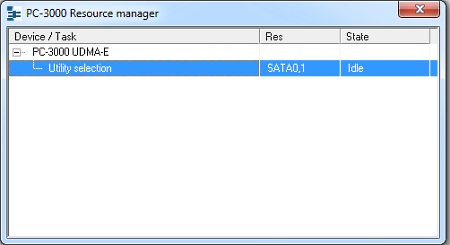

PC-3000 UDMA資源管理器

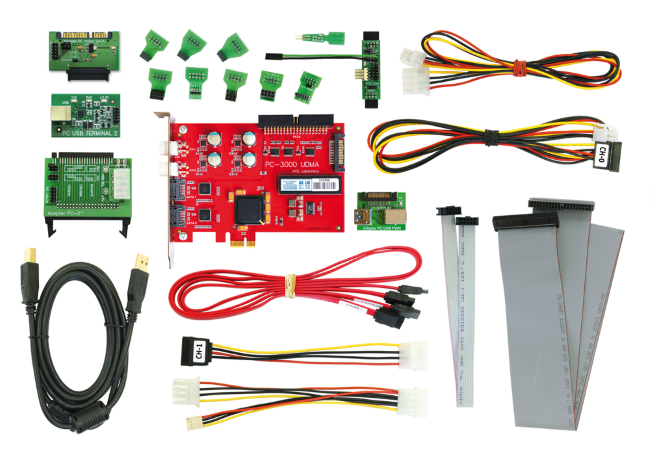

PC-3000 UDMA套件

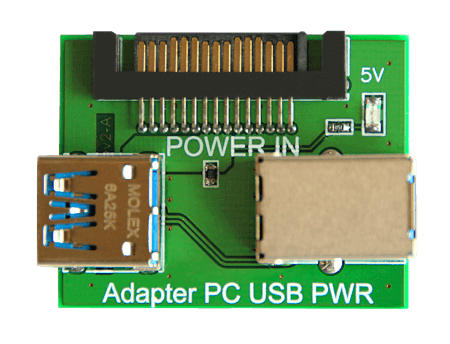

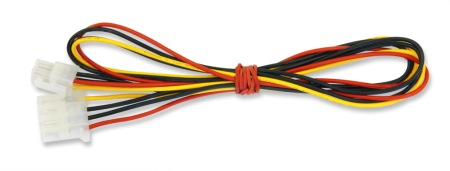

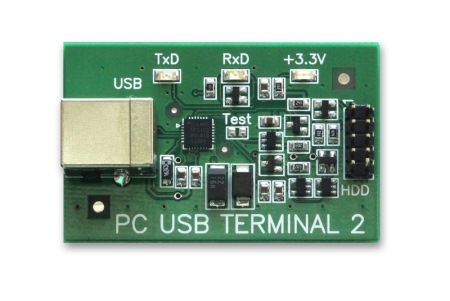

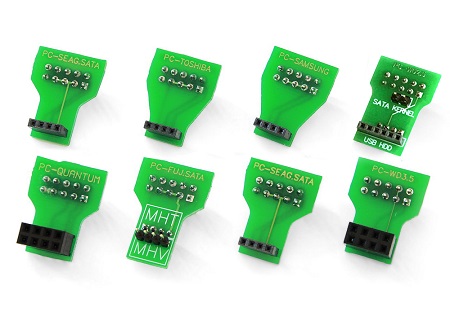

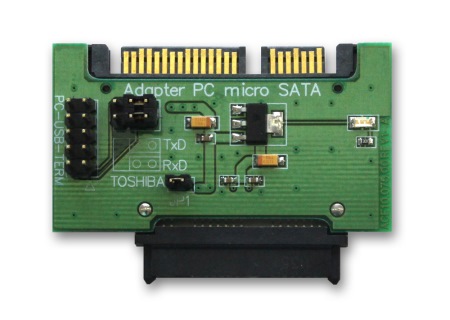

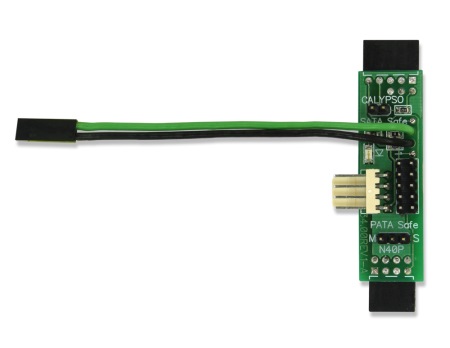

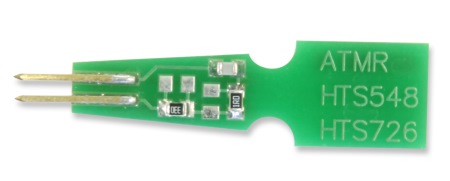

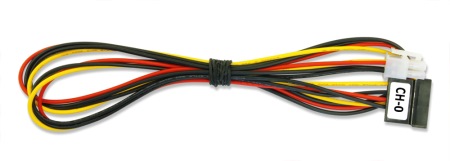

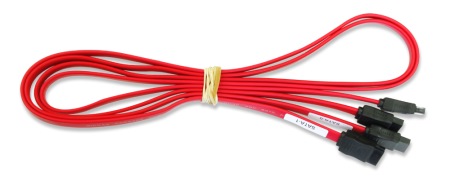

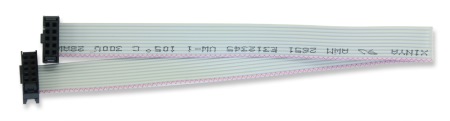

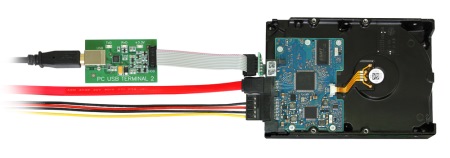

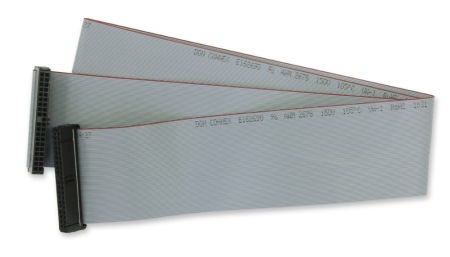

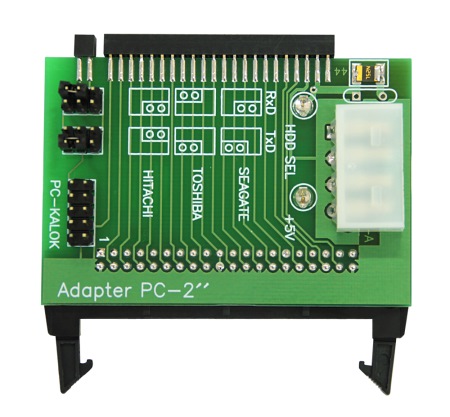

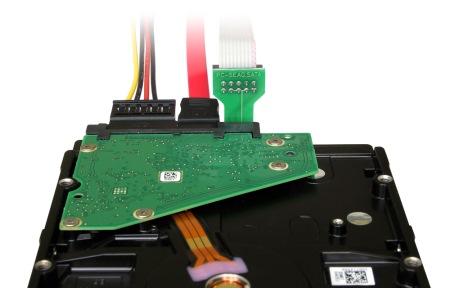

PC-3000 UDMA套件PC-USB適配器PWR PC-USB終端適配器PC-FUJ.SATA，PC-QUANTUM，PC-SAMSUNG，PC-SEAG.SATA，PC-SEAGATE，PC-TOSH.SATA，PC-WD3。 5“，PC-WD2.5”連接器HDD 10針電纜  如何連接PC-USB-TERMINAL適配器如何連接PC-SEAG.SATA適配器用于安全模式下與MAXTOR HDD一起工作的PC-MX-SAFE適配器測試儀（ATCS ，ATDA）打算用于連接2,5“和1,8”HDD PC微型SATA適配器  SATA RAID版（80厘米）電纜的HITACHI / IBM HDD PC-2“適配器UDMA80（80厘米）扁平電纜  HDD SATA（ 80厘米）電源電纜HDD PATA（70厘米）電源電纜


















































PATA-SATA（10厘米）電源適配器
