U盤不識別如何恢復數據？
瀏覽量： 次 發布日期：2017-12-03 23:31:18
用戶經常遇到U盤插到電腦上沒有任何反應，電腦識別不到U盤，數據讀不出來的故障。今天我們就和大家說一下這種故障的U盤如何恢復數據。U盤是由主控和FLASH閃存組成的，閃存用來存數據，主控復制計算，不通的主控有不同的算法，所以主控是不通用的。
理論上，只要FLASH閃存不塊，就可以通過軟件分析算法解析出數據據。 但是主控眾多，算法各有區別，有的很難恢復出數據。

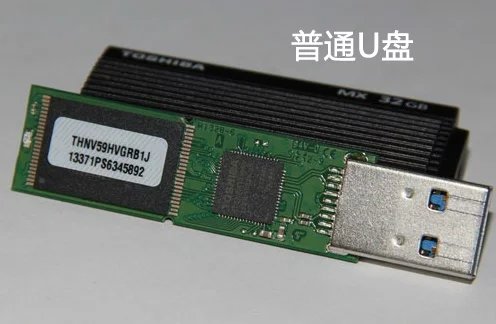

普通U盤
普通U盤
不識別數據可以恢復嗎?這起案例是跟困難的一體U盤不識別通病恢復方案,非讀芯片方案，可簡單解決部分問題。

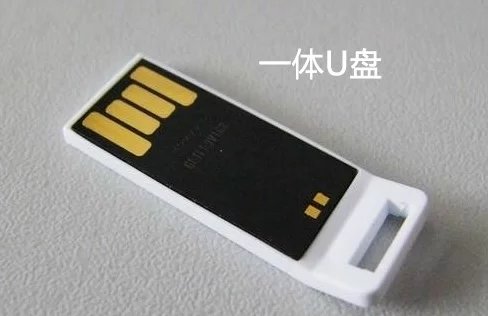

不識別u盤數據恢復
不識別U盤數據恢復
我們知道一體化U盤由于整體封裝導致很難讀取NAND FLASH芯片數據來進行分析算法重組，但是這種U盤有很大一部分的故障是插電腦沒有反應，電腦不識別，如果遇到這種故障，就可以使用我們提供的這個方案進行恢復，不需要打磨飛線讀FLASH，可以解決一部分這種通病故障。 此方案實現原理是：通過外置3.3V LDO電壓來解決內部LDO電壓轉換芯片故障導致的U盤接電腦不識別。

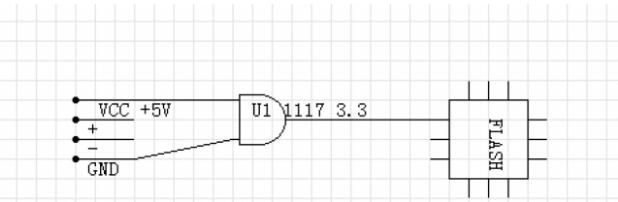

我們先來看一下U盤供電電路圖：
u盤不識別恢復
u盤不識別恢復
一般U盤供電是把USB 5V裝換成FLASH所需要的3.3V電壓才能正常工作，早期的U盤有個三腳的LDO 線性DC-DC芯片 原理類似1117，5V左右進3.3V恒定輸出，現在的U盤都是把這個芯片集成到主控內部了，由于這種降壓型DC-DC是利用內部MOS管半導通狀態來實現降壓的，所以損壞率還是比較高的. 那么遇到這種故障我們要怎么解決，下面提供一種簡單的解決方案：外置供電法，如上圖中所示，我們只要把一體盤的背面打磨出來，找到3.3V的點通過飛線焊接到這個點給他一個外置3.3V電壓，即可讓U盤成功認盤，從而恢復內部數據。
圖中VCC這個點就是USB 5V通過主控內置DC-DC轉換成3.3V的，我們只要在這個點找個1117 3.3的三腳DC-DC芯片即可模擬這個電壓，1117 3.3在顯示器驅動板上比較多，可以拆一只，輸入接USB 5V 輸出接VCC的點，然后U盤直插到電腦USB上，就可以看到數據了。 當然一體U盤種類很多，要想找到這個3.3V的點，還是需要點經驗的，這里就需要大家多測量多收集了。一般我們出故障的U盤電壓會變成1V左右，我們可以通過這個電壓來判斷哪個是VCC點。
理論上，只要FLASH閃存不塊，就可以通過軟件分析算法解析出數據據。 但是主控眾多，算法各有區別，有的很難恢復出數據。
普通U盤
普通U盤
不識別數據可以恢復嗎?這起案例是跟困難的一體U盤不識別通病恢復方案,非讀芯片方案，可簡單解決部分問題。
不識別u盤數據恢復
不識別U盤數據恢復
我們知道一體化U盤由于整體封裝導致很難讀取NAND FLASH芯片數據來進行分析算法重組，但是這種U盤有很大一部分的故障是插電腦沒有反應，電腦不識別，如果遇到這種故障，就可以使用我們提供的這個方案進行恢復，不需要打磨飛線讀FLASH，可以解決一部分這種通病故障。 此方案實現原理是：通過外置3.3V LDO電壓來解決內部LDO電壓轉換芯片故障導致的U盤接電腦不識別。
我們先來看一下U盤供電電路圖：
u盤不識別恢復
u盤不識別恢復
一般U盤供電是把USB 5V裝換成FLASH所需要的3.3V電壓才能正常工作，早期的U盤有個三腳的LDO 線性DC-DC芯片 原理類似1117，5V左右進3.3V恒定輸出，現在的U盤都是把這個芯片集成到主控內部了，由于這種降壓型DC-DC是利用內部MOS管半導通狀態來實現降壓的，所以損壞率還是比較高的. 那么遇到這種故障我們要怎么解決，下面提供一種簡單的解決方案：外置供電法，如上圖中所示，我們只要把一體盤的背面打磨出來，找到3.3V的點通過飛線焊接到這個點給他一個外置3.3V電壓，即可讓U盤成功認盤，從而恢復內部數據。
圖中VCC這個點就是USB 5V通過主控內置DC-DC轉換成3.3V的，我們只要在這個點找個1117 3.3的三腳DC-DC芯片即可模擬這個電壓，1117 3.3在顯示器驅動板上比較多，可以拆一只，輸入接USB 5V 輸出接VCC的點，然后U盤直插到電腦USB上，就可以看到數據了。 當然一體U盤種類很多，要想找到這個3.3V的點，還是需要點經驗的，這里就需要大家多測量多收集了。一般我們出故障的U盤電壓會變成1V左右，我們可以通過這個電壓來判斷哪個是VCC點。
