原標題：三星SSD數據恢復

　　支持家族和通用信息

　　1.1 支持家族

　　PC-3000 SSD 2.4.5為例，目前支持如下

　　SAMSUNG?family

　　lSamsung MLC (S3C29RBB01-YK40CPUbased);

　　lSamsung 470 Including Apple models(S3C29MAX01-Y340CPU based);

　　lSamsung PM810 (mSATA version of 470) (S3C29MAX01-Y340CPUbased);

　　lSamsung 830 Including Apple models(S4LJ204X01-Y040CPUbased);

　　lSamsung PM830; (S4LJ204X01-Y040CPUbased)

　　lSamsung 840 (S4LN021X01-8030 CPUbased);

　　lSamsung PM840 (S4LN021X01-8030 CPUbased);

　　lSamsung PM841 (S4LN021X01-8030 CPUbased);

　　lSamsung 840 Pro (S4LN021X01-8030 CPUbased);

　　lSamsung 840 Evo (Including mSATA)(S4LN045X01-8030CPUbased);

　　lSamsung PM851 (Including mSATA)(S4LN045X01-8030CPUbased);

　　lSamsung CM871 (S4LN054X02-Y030CPUbased);

　　lSamsung 850 Pro (S4LN045X01-8030CPUbased);

　　1.2 通用信息

　　1.2.1 驅動器初始化

　　訪問存儲在驅動器上的數據首先需要完成初始化過程。它由幾個階段組成，可細分為：

　　將掩膜ROM固件加載到RAM，并執行。

　　閃存芯片測試。

　　驅動器將閃存中固件裝入RAM，轉交控制。

　　驅動器從服務區讀取結構，并生成映射。

　　驅動器讀取其配置頁面。

　　如果所有上述階段都成功通過，則驅動器報告就緒，返回其標識數據（型號.容量.序列號等），并允許訪問數據。如果有文件系統問題，建議啟動數據提取器并提取數據。

　　1.2.2 掩膜ROM和安全模式

　　掩膜ROM控制下的操作模式稱為安全模式。在安全模式下，驅動器只支持幾個ATA命令。通常，它們包括ID讀取命令（0xEC）和加載固件的命令（0x92）。一個驅動器可以通過短接板上的某些觸點切換到安全模式。由于加載問題驅動器也可能停在安全模式下。

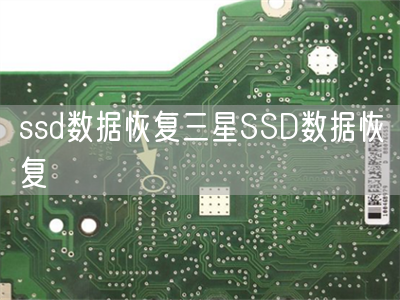

　　要強制驅動器進入安全模式，您必須關閉電源，然后短接板上相應的觸點，接著打開電源，等待驅動器報告準備就緒。如果驅動器在10秒鐘內沒有就緒,可能意味著觸點選擇不正確或者驅動器有物理故障（RAM.控制器.供電）。請注意，如果閃存芯片損壞，驅動器通常會進入安全模式。驅動器報告就緒后，就可以移除短接處連接。不同的三星SSD短接點是不同的，這點可以參考手冊或案例部分。

　　1.2.3 主固件

　　三星SSD的主固件存儲在閃存芯片中。MLC SSD只有一個固件拷貝。470系列有4個拷貝。830和840系列的驅動器也有4個拷貝。微碼被幾個校驗算法保護著。通常，它們使用SHA（安全散列算法），CRC（循環冗余校驗）或DSA（數字簽名算法），掩膜rom加載和更新固件時如果校驗成功完成，則將控制權交給主固件。否則驅動器保持在安全模式下。

　　1.2.4 配置參數（CP）

　　配置參數用于存儲不同配置的信息，如ID模板.密碼信息.最大LBA值.S.M.A.R.T.日志等。可以通過工具菜單進行讀或寫。CP問題可能會影響訪問用戶數據。

　　1.2.5 引導程序

　　三星SSD允許將外部固件加載到RAM，它提供了非常方便的故障診斷功能，同時了提供廣泛的功能支持。

　　2.常見故障

　　讓我們回顧一下三星SSD初始化過程中與錯誤相關的問題。這樣的問題通常導致無法訪問用戶數據。初始化錯誤可以歸為以下幾種：

　　驅動器無法就緒；

　　驅動器準備就緒，但無法返回ID信息；

　　ID字段返回“ROM MODE”字符串而不是其型號；

　　驅動器容量為零或只有幾兆字節；

　　讀取數據時出現ssd數據恢復錯誤。

　　3.案例分析

　　3.1 三星850 PRO固件損壞的恢復案例

　　表現為在BIOS和操作系統中都無法識別

　　首先連接PC-3000，進入程序，程序中可見無ID顯示，無法通過初始化，固態盤無法正常工作。加載經修改的固件,切換至安全模式。

　　接入終端適配器以便加載LDR

　　依提示接入適配器，加載后出現ID信息，切換至技術模式，處理映射表操作

　　在DE中可見用戶數據并可保存至安全位置。

　　3.2 840修復案例

　　這里補充幾張修復840的案例截圖，其他步驟同850。ssd數據恢復
